Forum Peta: Multibeam Bathymetric, mainan baru lagi



Topik: Multibeam Bathymetric, mainan baru lagi
Penulis :  Crazy_doctor

(GMT) 14:41:07 Senin, 27 September 2010
Tanggapan : 40

Dilihat: 7236

Kategori : Peta

Bila ada yang tertarik dengan data kedalaman laut, data seluruh dunia bisa diambil di http://map.ngdc.noaa.gov/website/mgg/multibeam/viewer.htm

"NGDC is the US national archive for multibeam bathymetric data and presently holds over 15.7 million nautical miles of ship tracklines (1187 surveys) received from sources worldwide.

In addition to deepwater data, the multibeam database also includes hydrographic multibeam survey data from the NOS. Associated NOS data products, including 3D images and grids, are available via the NOS Hydrographic Survey Data Map Service."

data Indonesia juga bisa diambil GRATIS dari situs tersebut.
Karena masih belum selesai download, jadi belum tau hasilnya.

Alamat tersebut diatas akan membawa browser ke peta dunia. pilih wilayah yang diinginkan dengan menggunakan fasilitas zooming.

setelah itu, gunakan 'select by rectangle' untuk memilih wilayah yang ingin di ambil datanya. pastikan opsi 'elevation/bathymetri' dicentang. lalu klik tombol 'make map/get data'. (gambar 1)

akan muncul jendela baru (gambar 2). tekan tombol "Map data in geographic area".

sebuah jendela baru akan muncul (gambar 3). isikan alamat email dan nama (job name). dan terakhir, tekan tombol 'submit job'.

tunggu email dari NGDC, dan ikuti petunjuknya untuk download file.


have fun.


gambar 1

gambar 2

gambar 3


 Halaman :  1 2 3


Tanggapan

Crazy_doctor, (GMT) 17:01:18 Sabtu, 03 September 2011)


makin lama bermain2, kok sekarang merasa ragu untuk terjun lebih dalam. resolusi data bathymetri yang versi gratis kok tidak begitu bagus ya. tidak sebagus data aster gdem. sekilas dicoba membandingkan data kedua sumber tersebut dengan standar peta navnet, terlihat perbedaan yang cukup signifikan.

kelihatannya, data gratis bathymetri yang terbaik adalah versi NOAA multibeam bathymetry. sayangnya, belum meliputi seluruh wilayah indonesia, hanya wilayah sulawesi utara. bisa dilihat di:http://maps.ngdc.noaa.gov/viewers/bathymetry/

untuk kemudahan, paling mudah mengambil data GEBCO (General Bathymetric Chart of the Oceans) v08 (30 arc-second), versi ini yg sy pakai. bisa diambil dari: https://www.bodc.ac.uk/data/online_delivery/gebco/

kalau ada yg ingin melihat hasil olahan file testing (daerah maluku, format img) bisa diambil di http://www.mediafire.com/?wccei3lx79rh2k7
kepingin tau juga, bagaimana hasilnya bila digunakan pada alat Grmn yg mendukung g2vision (https://buy.garmin.com/shop/shop.do?pID=9618&ra=true). sapa tau ada yg punya dan rela mencoba.

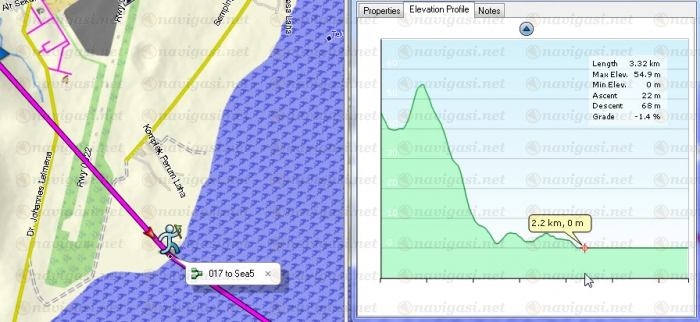

dicoba membuat rute pada peta navnet plus DEM, pada titik batas pantai, data aster gdem menunjukkan bahwa batas pantai seharusnya lebih kedalam sedikit.

pada peta navnet dengan data bathymetri, pada titik yang sama,(kedalaman 275m) menunjukkan bahwa batas pantai seharusnya jauh kedalam, sehingga airport berada dibawah air.

Isra, (GMT) 23:24:20 Sabtu, 03 September 2011)


betul om Doctor, akurasinya mang ga terlalu baik, tapi menurut saya ga terlalu menjadi masalah. Justru menjadikan route ferry menjadi elevated seperti pada navitel agar kapal ga ikut nyusur di dasar laut yang butuh keahlian khusus agar bisa dikmati di GPS atau minimal di basecamp
SELAMAT OM DOCTOR, its so very very good


Gooooooddddd :)

Kelihatan kan??? :)

Crazy_doctor, (GMT) 21:07:44 Jumat, 23 September 2011)


koncos,

ternyata om wolfy sudah lebih dahulu meng-upload data bathymetri ini. file *.img bisa diambil gratis.
bila memerlukan, silahkan cek lokasi di http://anonymus-wolfy.blogspot.com/2011/09/indonesian-bathymetric-layer-in-img.html

baru tau, ternyata laut kita ada yang dalamnya lebih dari 6km. bagus banget untuk penelitian ya?


kedalaman lebih dari 6km

Crazy_doctor, (GMT) 21:09:33 Jumat, 23 September 2011)


mission accomplished. smoga berguna.
time to find new toys again.

Isra, (GMT) 21:38:34 Jumat, 23 September 2011)


Thanks om Doctor.. kejar tayang neh jadinya, soale kalu balik MLG signalnya pelit jalurnya sempit

Isra, (GMT) 13:08:24 Minggu, 25 September 2011)


Baru dapet Island sama Ocean 3 biji

Crazy_doctor, (GMT) 17:26:41 Minggu, 25 September 2011)


dah pake accelerator pak? harusnya si beda jauh kecepatannya.

Isra, (GMT) 15:58:09 Senin, 26 September 2011)


Sudah om Doctor, cuman memang di MLG, Three cuma mampu nyediain jaringan Edge
Lumayan sudah lima biji Oceannya

Ricardo, (GMT) 13:52:02 Kamis, 20 Oktober 2011)


Pak Dokter lapor !!

File Ocean 0385 0599.rar di http://www.mediafire.com/?dx7s2ifw52zkhd3 gak bisa di-download..... katanya si MF error ??

Crazy_doctor, (GMT) 18:34:28 Kamis, 20 Oktober 2011)


wah, tengkiu utk laporannya. moga2 udah dibetulin ama wolfy besok pagi.

Ricardo, (GMT) 08:11:36 Jumat, 21 Oktober 2011)


Lapor lagi Pak Dokter..... Wolfy sudah melaksanakan tugas dengan baik...
Laporan selesai....

Crazy_doctor, (GMT) 19:44:43 Jumat, 21 Oktober 2011)


good lah. lanjutkan

Isra, (GMT) 23:40:52 Minggu, 19 Agustus 2012)


pasang ke map navitel biar bisa elevated (?)

Isra, (GMT) 23:41:34 Minggu, 19 Agustus 2012)


pasang ke map navitel biar bisa elevated (?)

Crazy_doctor, (GMT) 19:34:02 Rabu, 13 Februari 2013)


pernah melihat peta ini?
sayangnya di homeport juga tidak bisa terlihat 3d.

Isra, (GMT) 04:49:50 Kamis, 14 Februari 2013)


Ini seperinya map BC Garmin om, pernah coba gabungkan bathymetric, dem dan navnet, tapi hasilnya kurang baik karna poi dari bc jadi doble

Crazy_doctor, (GMT) 07:37:41 Kamis, 14 Februari 2013)


katanya si itu g2vision, tp sayang nggak terlihat 3d di homeport.

Isra, (GMT) 08:05:04 Kamis, 14 Februari 2013)


Bukannya G2vision harusnya sudah 3d om Doctor
belum punya g2vision soale

Crazy_doctor, (GMT) 09:25:25 Kamis, 14 Februari 2013)


nah itu dia. apa mungkin 3d hanya di gps ya?
udah lama nyari yg bagian indo, dah dapet, ternyata nggak bs 3d. apa salah file ya? soalnya yg g2 (nggak ada vision nya) memang masi 2d.

doumo omieno, (GMT) 04:47:49 Kamis, 26 Juni 2014)


barusan mampir ke web ini.. tp koq sudah ngga bisa di download yach.... padahal peta ini sangat membantu buat pelayaran dan perikanan..
